變頻控制柜主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入（速度控制或 反饋信號用），PID控制，泵切換控制（用于恒壓），通信功能，宏功能（針對不同的場合有不同的參數設定），多段速等等。可廣泛適用于工農業生產及各類建 筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

變頻控制柜是技術人員充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。

變頻控制柜產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。可廣泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

變頻控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶

典型應用：

恒壓供水、空壓機、風機水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等等。

控制類型：

1、液位控制：該控制柜配高性能Key浮球開關，根據液位的高、低變化，自動控制給排水泵的開、停。

2、壓力控制：外接電接點壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵，本型大量應用于生活給水及消防增壓系統。

3、溫度控制：外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等需溫度控制的場合。

4、時間控制：機箱面板設有時間設定按扭和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。

特點分析 ：

1、節約能源

變頻器控制電機與傳統控制的電機比較，能源節約是最有實際意義的，根據注水量、輸油量需求來供給的電機工況是經濟的運行狀，即可節電48.8%

2、運行成本降低

傳統電機的運行成本由三項組成：初始采購成本、維護成本和能源成本。其中能源成本大約占電機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低。

3、提高壓力控制精度

變頻控制系統具有精確的壓力控制能力。使電機的壓力輸出與系統所需的注水量相匹配。變頻控制電機的輸出量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也就是0.2bar范圍內，有效地提高了工況的質量。

4、延長電機的使用壽命

變頻器從0HZ起動電機，它的起動加速時間可以調整，從而減少起動時對電機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使電機的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到最低程度。

5、低了電機的噪音

根據電機的工況要求，安裝變頻調速后，電機運轉速度明顯減慢，因此有效地降了電機運行時的噪音。

變頻器工作原：

通常，把電壓和頻率固定不變的交流電變換為電壓或頻率可變的交流電的裝置稱作“變頻器”。該設備首先要把三相或單相交流電變換為直流電（DC）。然后再把直流電（DC）變換為三相或單相交流電（AC）。變頻器同時改變輸出頻率與電壓，也就是改變了電機運行曲線上的n0，使電機運行曲線平行下移。因此變頻器可以使電機以較小的啟動電流，獲得較大的啟動轉矩，即變頻器可以啟動重載負荷。?

變頻器具有調壓、調頻、穩壓、調速等基本功能，內部結構復雜但使用簡單，所以不只是用于啟動電動機，而是廣泛的應用到各個領域，各種各樣的功率、各種各樣的外形、各種各樣的體積、各種各樣的用途等都有。隨著技術的發展，成本的降低，變頻器一定還會得到更廣泛的應用。

功能介紹 ：

1、變頻控制柜的電源切換與保護功能

變頻控制柜通常設計有斷路器元件，它連接著進線電源，可以幫助變頻控制柜完成電路的通斷操作，并能夠在電路和變頻器出現短路或過載時提供保護。此外變頻柜還可以在電機維護時切斷電源保證操作人員安全。

2、變頻控制柜的變頻調速功能

變頻控制柜的控制面板上設置有變頻調速用的電位器，可以根據操作人員的輸出頻率，向電機輸送指令信號，控制電機的轉速。變頻控制柜中的部分產品設置有工頻切換功能，以保證在變頻器出現故障時，通過自動控制回路將電動機切換回工頻電源。

3、變頻控制柜的直觀控制功能

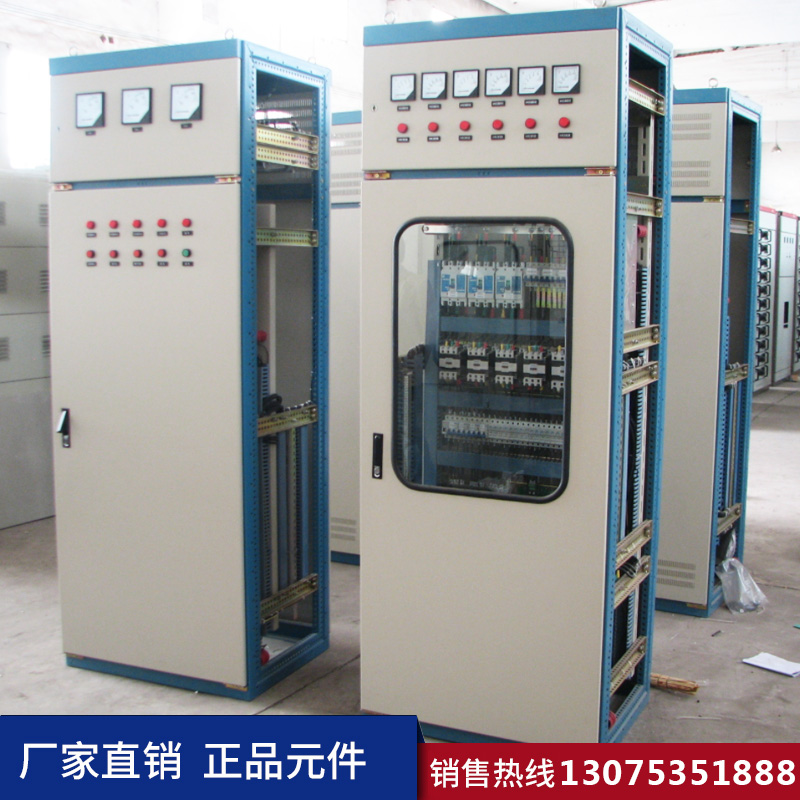

變頻控制柜的柜體上設計有顯示設備與操作面板，它與變頻控制柜內部的電器元件相連，可以直觀顯示變頻控制柜的運行狀態，同時方便操作人員控制變頻裝置的運行，及對電機等被控制設備進行現場操作。

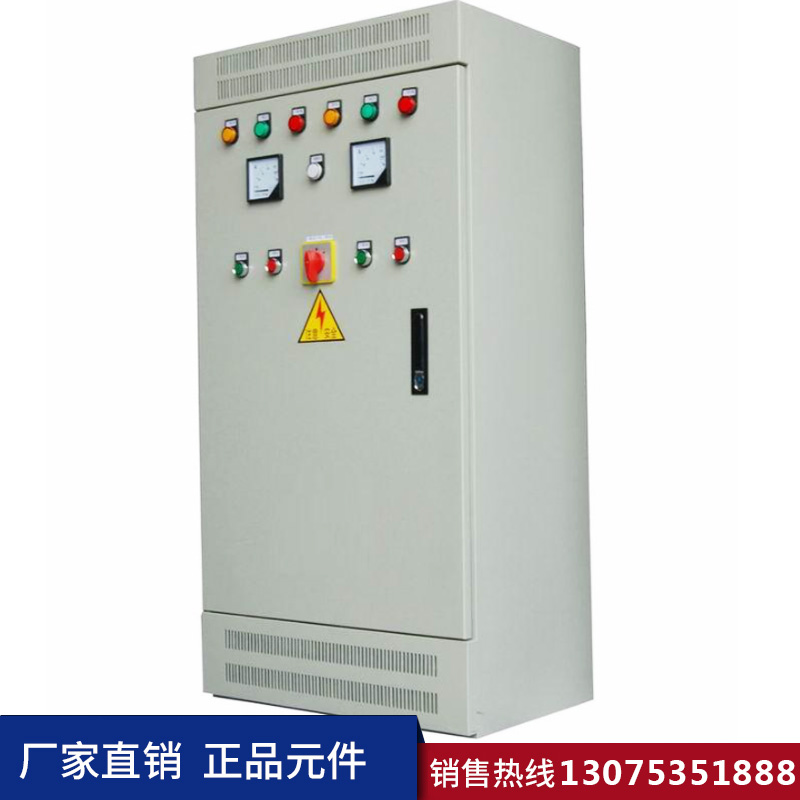

變頻控制柜的柜體上，還安裝有各種儀器儀表及指示燈，例如電壓表、電流表、頻率表，及電源指示燈、報警指示燈、運行指示燈、工頻指示燈等。變頻控制柜的運行及操作狀態，可以直接反應在各項儀表及指示燈上，實現對變頻器工作狀態的時時監測。

4、變頻控制柜的安全防護功能

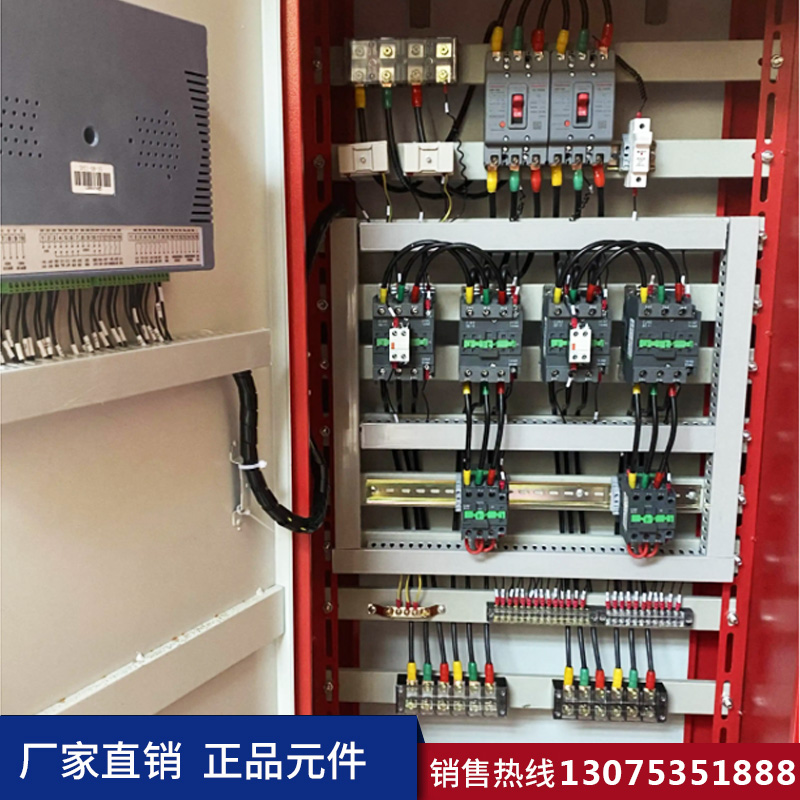

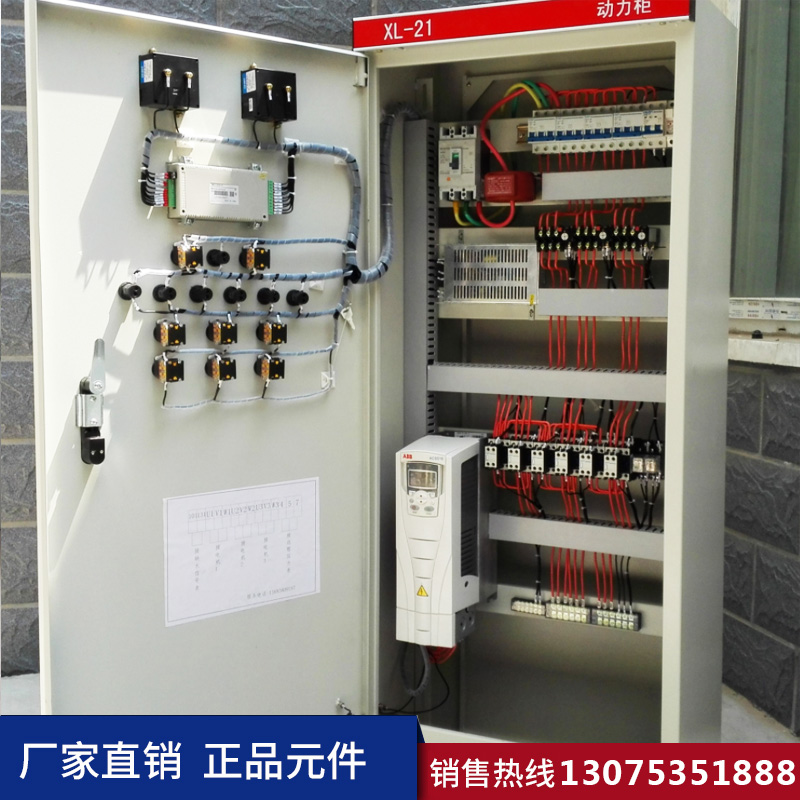

變頻控制柜將各種包括變頻器在內的各種電氣元件都集中在柜體內，這樣可以減少外部環境對電氣元件的影響程度，降低電氣元件受環境污染的程度，也降低變頻控制柜操作人員的觸電危險，因此具有較好的安全防護效果。

技術參數 ：

1、變頻控制柜.直接啟動控制柜

控制電機功率：0.37-15KW；

控制電壓：380V；

控制水泵臺數：1-4臺。

2、變頻控制柜.三角啟動

控制電機功率：15-90KW；

控制電壓：380V；

控制水泵臺數：1-5臺。

3、變頻控制柜.自動減壓啟動控制柜

控制電機功率：15-160KW；

控制電壓：380V；

控制水泵臺數：1-5臺。

4、變頻控制柜.全自動變頻調速控制柜

控制電機功率：0.18-250KW；控制電壓：380V；

控制電機臺數：1-7臺；

壓力控制精度:0.02MPa或-0.02MPa。

使用條件：

1、供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ；

2、適用電機：一般鼠籠型異步電機；

3、起動頻率：可作頻繁起動，建議每小時不超過20次；

4、防護等級：IP41或IP20。

環境條件：

海拔不超過2000米（超過2000米應降容使用）、環境溫度在-25℃--- +40℃之間、相對濕度不超過95%，無凝露。振動小于0.5G。

適用范圍：

1、工業、生活、消防的恒壓供水控制；

2、空調冷卻水循環恒溫、恒壓控制；

3、城市廣場音樂；

4、噴泉的自動供水控制。
